Đồng hồ so chân gập 513-474-10E (0-0.8mm/0.1mm)

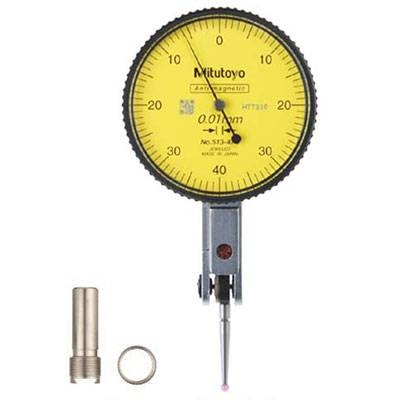

Đồng hồ so chân gập Mitutoyo 513-474-10E (0–0.8 mm)

1. Giới thiệu chung

Đồng hồ so chân gập là dụng cụ đo lường cơ khí chính xác, hoạt động dựa trên nguyên lý kết hợp chuyển động quay tròn của bánh răng và sự dịch chuyển lên xuống của đầu đo. Kết quả đo được hiển thị qua kim đồng hồ.

Model 513-474-10E của Mitutoyo – Nhật Bản có phạm vi đo 0–0.8 mm, được sử dụng để:

• Đo độ thẳng.

• Đo độ đảo mặt đầu.

• Đo độ đảo hướng kính của mặt trong.

• Đo độ phẳng.

• Đo độ không song song của rãnh.

2. Cách sử dụng

• Đồng hồ so chân gập thường không dùng đơn lẻ mà kết hợp với thiết bị đỡ (thường là đế từ) để cố định tại vị trí ống lót.

• Sai số có thể xuất hiện khi dùng tay đỡ, nhưng vẫn có thể xác định kết quả chính xác bằng cách quan sát sự thay đổi chỉ số đo.

• Tại nơi làm việc, đồng hồ so 513-474-10E đặc biệt hữu ích khi cần đọc giá trị gián tiếp, đo độ song song, độ phẳng và độ đồng tâm.

Cách đặt đồng hồ đo:

• Tùy vị trí chi tiết, điều chỉnh đồng hồ để thanh đo đặt vuông góc với bề mặt đo.

Cách đọc số:

• Số nguyên mm đọc theo kim chỉ số vòng trên thước nhỏ.

• Khi kim chỉ một vạch → thanh đo dịch chuyển 1 mm.

• Phần trăm mm đọc theo kim chỉ trên mặt đồng hồ lớn.

3. Các phương pháp đo

a. Phương pháp đo so sánh

• Phổ biến trong sản xuất hàng khối để tăng tốc độ kiểm tra.

• Do giới hạn đo nhỏ, khi đo chi tiết lớn hơn phạm vi đo, phải so sánh với mẫu chuẩn.

• Cách thực hiện:

  • Kẹp đồng hồ so trên đế.

  • Điều chỉnh theo khối căn mẫu có kích thước bằng kích thước danh nghĩa của chi tiết.

  • Xác định sai lệch, tính toán kích thước thực theo trị số sai lệch.

• Ưu điểm: giảm sai số do nhiệt độ, lắp ráp, lực đo, chế tạo và sai số chủ quan của người quan sát.

b. Phương pháp đo tuyệt đối

• Cho đầu đo tiếp xúc với bàn máp, chỉnh đồng hồ về số 0.

• Đưa chi tiết vào đo, số chỉ trên đồng hồ chính là kích thước tuyệt đối của chi tiết.

Kết luận

Đồng hồ so chân gập Mitutoyo 513-474-10E là dụng cụ đo chính xác, tiện dụng, phù hợp cho nhiều ứng dụng trong cơ khí chế tạo, khuôn mẫu, ô tô và kiểm định chất lượng. Với khả năng đo cả theo phương pháp so sánh và tuyệt đối, thiết bị này giúp nâng cao độ tin cậy và hiệu quả trong kiểm tra chi tiết.

===============
